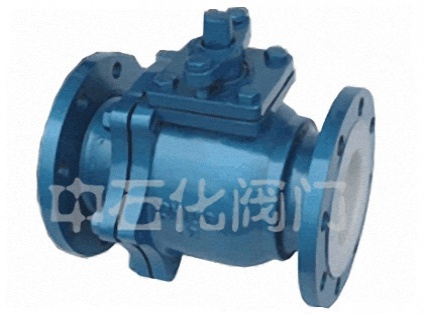

首頁 > 產品中心 > 球?? 閥 > 球閥襯氟球閥襯里Q法蘭浮動Q直通球閥

產品概述零件材質 性能規范產品尺寸技術規范

手動	Q41F3（全襯里）	氣動	Q641F3（全襯里）
	Q41F6（全襯里）		Q641F6（全襯里）
蝸輪	Q341F3（全襯里）	電動	Q941F3（全襯里）
	Q341F6（全襯里）		Q941F6（全襯里）

球閥和旋塞閥屬同一類閥門，不同的是球閥是用帶圓形通球體作啟閉件，球體隨閥桿繞閥體中心線旋轉以實現閥門開啟和關閉的目的。法蘭連接球閥（二片式，三片式設計與制造符合中國國家標準公稱壓力PN1.0~2.5(Mpa) 公稱通徑DN15~250（mm）。

注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢。

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球	WCB	WCB	CF8	CF8M	CF3	CF3M
3	襯里層/閥座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
4	填料壓蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
5	填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
6	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
7	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
8	手柄	WCC	WCC	WCC	WCC	WCC	WCC

暫無相關信息

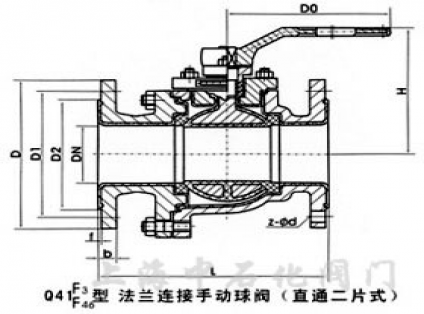

DN (mm)		NPS (inch)			L	D			D1	D2		f			b			n-фd			W			D0			H			WT(kg)
					PN1.0MPa
15		1/2			130	95			65	45		2			14			4-14			120			-			80			2.5
20		3/4			130	105			75	55		2			16			4-14			140			-			90			3
25		1			140	115			85	65		2			16			4-14			160			-			100			4.5
32		11/4			165	135			100	78		2			18			4-18			160			-			110			5.7
40		11/2			165	145			110	85		3			18			4-18			200			-			120			7
50		2			203	160			125	100		3			20			4-18			250			-			135			9.5
65		21/2			222	180			145	120		3			20			4-18			300			-			145			15
80		3			241	195			160	135		3			22			4-18			350			-			185			19
100		4			305	215			180	155		3			22			8-18			400			-			195			33
125		5			356	245			210	185		3			24			8-18			500			-			210			58
150		6			394	280			240	210		3			24			8-23			-			200			450			93
200		8			457	335			295	265		3			26			8-23			-			240			490			155
250		10			533	390			350	320		3			28			12-23			-			240			550			210
PN1.6MPa
15		1/2	130			95		65		45			2			14			4-14			120			-			80			2.5
20		3/4	130			105		75		55			2			16			4-14			140			-			90			3
25		1	140			115		85		65			2			16			4-14			160			-			100			4.5
32		11/4	165			135		100		78			2			18			4-18			160			-			110			5.7
40		11/2	165			145		110		85			3			18			4-18			200			-			120			7
50		2	203			160		125		100			3			20			4-18			250			-			135			9.5
65		21/2	222			180		145		120			3			20			4-18			300			-			145			15
80		3	241			195		160		135			3			22			8-18			350			-			185			19
100		4	305			215		180		155			3			24			8-18			400			-			195			33
125		5	356			245		210		185			3			26			8-18			500			-			210			58
150		6	394			280		240		210			3			28			8-23			-			200			450			93
200		8	457			335		295		265			3			30			12-23			-			240			490			155
2.5MPa
15	1/2			130			95		65		45			2			16			4-14			120			-			80			2.5
20	3/4			130			105		75		55			2			16			4-14			140			-			90			3
25	1			140			115		85		65			2			16			4-14			160			-			100			4.5
32	11/4			165			135		100		78			2			18			4-18			160			-			110			5.7
40	11/2			165			145		110		85			3			18			4-18			200			-			120			7
50	2			203			160		125		100			3			20			4-18			250			-			135			9.5
65	21/2			222			180		145		120			3			22			8-18			300			-			145			15
80	3			241			195		160		135			3			22			8-18			300			-			185			19
100	4			305			230		190		160			3			24			8-23			-			200			195			33
125	5			356			270		220		188			3			28			8-25			-			200			210			58
150	6			394			300		250		218			3			30			8-25			-			200			450			93

設計規范:遵循GB 12237，AP 1608，AP16D標準
驅動方式:手動、蝸輪傳動、手動、電動。
