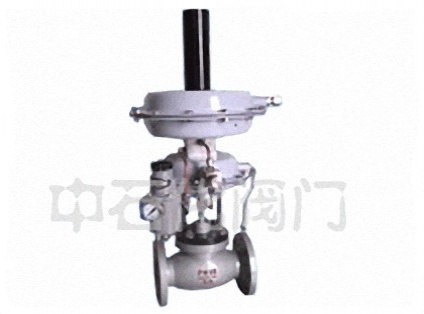

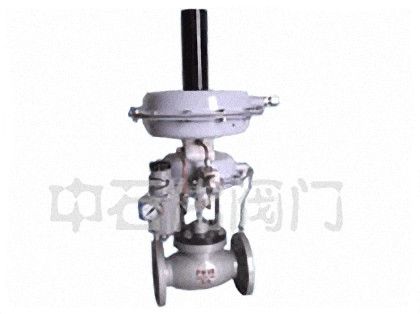

ZZYVP氮封閥由控制閥、執行器和指揮器組成，是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，該閥控制精度高，比一般自力式調壓閥高一倍左右，適合在控制精度要求較高的場合。
注：參數僅供參考，或有不全。閥門可根據要求選用不同壓力、材質、口徑、驅動方式等。具體請來電聯系或在線咨詢
閥 體：ZG230～450、ZG1Cr18Ni9Ti ZGCr18Ni12Mo2Ti
閥 芯：1Cr18Ni9Ti Cr18Ni12Mo2Ti
閥 座：1Cr18Ni9Ti Cr18Ni12Mo2Ti
波紋管：1Cr18Ni9Ti
膜 蓋：A3、1Cr18Ni9Ti
膜 片：丁脯橡膠、耐油像膠、氟橡膠
|
公稱通徑DN（mm）
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
|
閥座直徑
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
額定流量系數KV
|
3.2
|
5
|
8
|
11
|
20
|
50
|
80
|
100
|
160
|
|
|
壓力調節范圍KPa
|
0.5～5.5、5～10、9～14、13～19、18～24、23～28
27～33、31～38、36～44、42～51、49～58、56～66
|
|
公稱壓力PN（MPa）
|
1.0 1.6
|
|
被調介質溫度（°C）
|
≤80
|
|
調節精度（%）
|
±10
|
|
允許泄漏量
|
10-4X閥額定容量
|
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
A
|
395
|
|
H
|
680
|
690
|
710
|
720
|
735
|
797
|
837
|
1050
|
|
L
|
185
|
200
|
205
|
222
|
254
|
276
|
298
|
352
|
|
法蘭標準
|
GB:1.6、2.5、4.0MPa ANSI:150、JIS:10K
|
法蘭標準：GB9113-88；
法蘭密封面型式：凸面；
信號接口：內螺紋M16X1.5；
閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如ANSI、JIS、JPI等標準。
