產品說明:

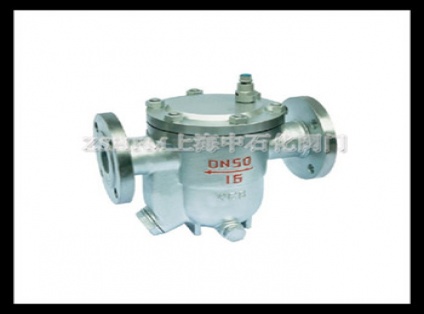

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水閥：法蘭連接、浮球式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN16~PN40，閥體材料為鑄鐵（CS41H-16）、碳鋼（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水閥。用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。

工作原理：自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。

產品特點：①能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得高的加熱效率。②蒸汽壓力變化時，不受影響，能連續工作性能穩定。③漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好。④自動排空氣性能好。⑤壽命長，浮球的整個球面都可以做密封面，無集中磨損。

自由浮球式疏水閥規格及技術參數 ：

公稱通徑（ DN ）： 15-150 ；

公稱壓力（ PN ）： 1.6-4.0Mpa ；

工作壓力 (PMO) ： 0.2-1.6 Mpa ；

工作溫度 (TMO) ： 350 ℃；

工作介質：蒸汽凝結水；

無負荷漏氣率小于 3% ；過冷度 0.5%

最高工作壓力

使用范圍：該產品可用于化工、石油化工、輕紡、造紙等行業，即將蒸汽管網及供熱設備中的凝結水及時排出，并阻止蒸汽泄漏。

主要性能參數

主要外形尺寸

                                                          （單位：mm）
